HondaCBR400ネイキッド化の注意点！車検に通るDIY手順と配線処理

image: bikerbikest.com

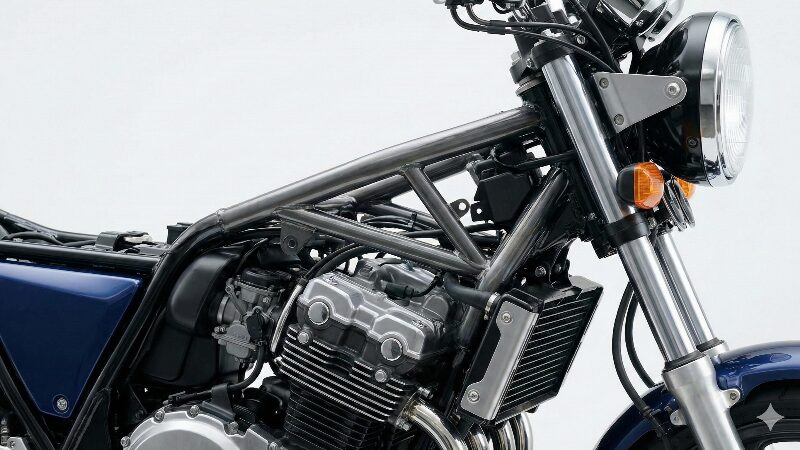

Honda CBR400Rを自分好みのネイキッドスタイルへ変貌させたい、そう考えるのはバイク好きとして非常に自然な欲求ですよね。フルカウルのレーシーな外観も素敵ですが、カウルを取り払ってエンジンやフレームをむき出しにしたストリートファイタースタイルには、また別の色気があります。ただ、いざカスタムを検討し始めると、費用面や車検への適合、およびカウル内に隠されていた配線の隠し方など、現実的な壁に直面して不安になる方も多いのではないでしょうか。CB400Fパーツ流用による仕上がりの違いや、転倒センサー固定方法、構造変更申請の手続きといった具体的なDIY手順を一つずつ整理していけば、その悩みは必ず解消できますよ。

CBR400Rは個人でも安全に、かつ車検対応のままネイキッド化することが可能なのか。この大きな問いに対する答えは、正しい法規の理解と丁寧な配線処理さえ行えばイエスです。理想のストリートファイタースタイルを手に入れるための、現実的で具体的な道筋をこれからじっくりと解説していきますね。

Honda CBR400 ネイキッド化で理想の形を作る

image: bikerbikest.com

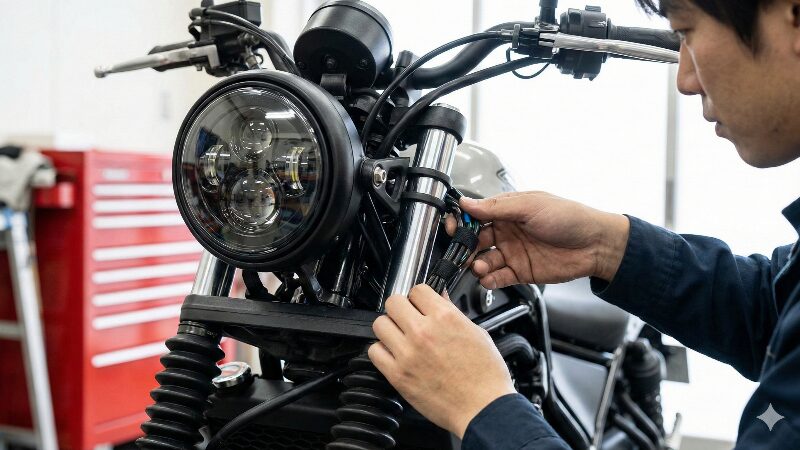

スタイリングの方向性を固めて、ベースとなる車体のポテンシャルを再確認しましょう。理想の姿を実現するための準備段階として、必要な知識とパーツ、そして道具を整理していきます。

ストリートファイター化の魅力と素性

image: bikerbikest.com

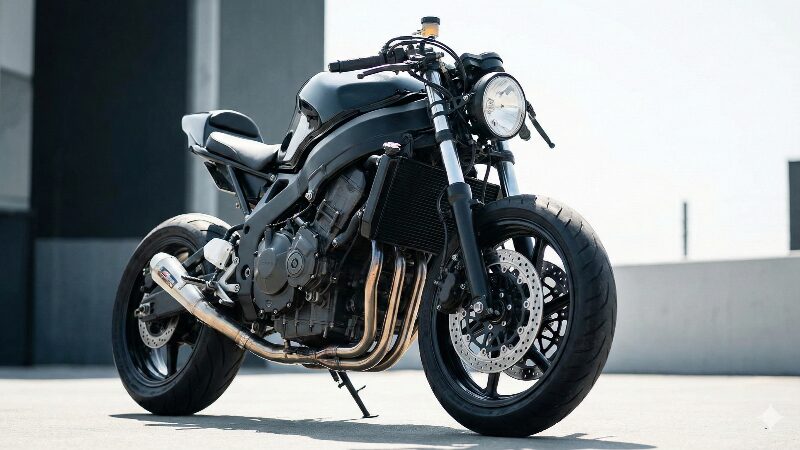

Honda CBR400Rというバイクを単なる入門向けスポーツと侮ってはいけません。カウルを纏ったその姿はサーキットを疾走するレーサーそのものですが、ネイキッド化、いわゆるストリートファイター化を試みる際、このバイクが持つ素性の良さが際立ってきます。一般的にストリートファイターとは、スーパースポーツからカウルを剥ぎ取り、アップライトなバーハンドルに変更し、剥き出しのエンジン造形を強調したカスタムカテゴリーを指します。CBR400Rは、その心臓部にパラレルツインエンジンを搭載しており、低中回転域から豊かなトルクを発生させるため、カウルを取り払った後のストリートでの扱いやすさが際立つのですよ。

私自身、ゼネコンのエンジニアとして機能美にはこだわりがありますが、CBR400Rのカウルを外した際に現れる、計算されたフレームのラインやエンジンの造形は、隠しておくのが勿体ないほどの完成度を誇っています。カウルを外すことでフロント周りの慣性重量が大幅に削減され、倒し込みの軽快感や路面からのフィードバックがよりダイレクトになる感覚。これはフルカウル状態では決して味わえない、ネイキッド化ならではの大きな魅力ですね。また、今のトレンドであるネオスポーツカフェ的な要素も取り入れやすく、自分だけの唯一無二のスタイルを構築する楽しさは、既製品のバイクを購入するのとは比較にならないほどの充実感をもたらしてくれますよ。

カウルを外したらただの未完成品に見えないかなと心配される方もいらっしゃるかもしれませんが、そこはカスタムの腕の見せ所です。ヘッドライトの選択や配線の処理一つで、バイクの表情は劇的に変わります。エンジニア的な視点で言えば、無駄を削ぎ落とした先に残る骨格の美しさをどう見せるか。それこそがCBR400Rをネイキッド化する旅の、最高に面白い出発点になるはずですよ。

兄弟車CB400Fとのフレームの共通点

image: bikerbikest.com

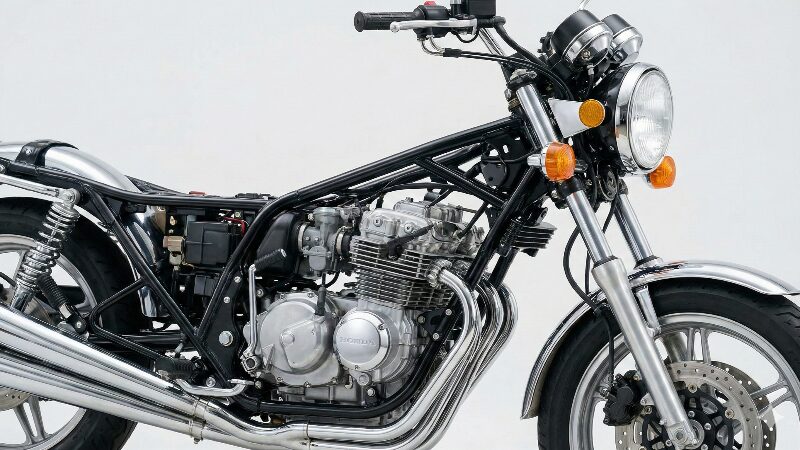

CBR400R(特にNC47型)のネイキッド化を語る上で、絶対に外せないのが兄弟車であるCB400Fの存在です。私たちサラリーマンライダーにとって、カスタムの予算は限られていますよね。そこで重要になるのが、メーカー純正パーツの流用というテクニックです。CBR400R、CB400F、そしてクロスオーバーモデルの400X(現NX400)の3台は、エンジンやメインフレームを共有するプラットフォーム設計が採用されています。メインフレームにはスチール製のダイヤモンドフレームが使われており、これらは基本的に同一の設計図から作られているのですよ。

このプラットフォームの共通性は、ネイキッド化において絶大なメリットをもたらします。例えば、CBR400Rのセパレートハンドルを、CB400Fの純正トップブリッジとハンドルポストを流用してバーハンドル化するといった手法が、高い精度で実現可能です。社外品の汎用パーツを無理やり加工して取り付けるよりも、メーカーが強度計算を行った純正パーツを使う方が、安全性や耐久性の面で圧倒的に信頼できます。エンジニアとしても、この純正流用は非常に合理的で賢い選択だと言えますね。CB400Fは残念ながら生産終了となりましたが、中古パーツ市場ではまだ流通しています。これらを賢く利用することで、後付け感のない、メーカーが市販したかのような高品質なネイキッドスタイルへと導くことができるのです。

momo

純正流用なら取り付け剛性もバッチリで、振動によるボルトの緩みや破損リスクも最小限だね！

このように、CBR400Rは最初からネイキッドモデルが存在することを前提に設計されているため、カウルを外した後のフォルムに破綻がありません。CB400Fのパーツリストを眺めながら、どの部品を移植すれば理想に近づくかを考える時間は、まさに至福のひとときですよね。

ネイキッド化に必要な予算とパーツ

自分だけの一台を作りたいという夢を現実に変えるためには、避けて通れないのがお金の話。特にお父さんライダーにとって、お小遣いの範囲内でどこまでできるかは死活問題ですよね。CBR400Rをネイキッド化するための予算感ですが、DIYで行う場合、最低限のパーツ代だけであれば5万円から10万円程度で形にすることが可能です。ただし、これは中古パーツや安価な汎用品をうまく活用した場合の話。仕上がりの質や安全性を重視すると、もう少し予算に余裕を見ておきたいところですね。

具体的に必要となる主要パーツをリストアップしてみましょう。

ここでケチってはいけないのが、ヘッドライトの品質です。安価な汎用ヘッドライトは配光が悪く、車検の検査項目である光軸や光量の基準をクリアできないケースがあるため、車検対応品を選ぶ必要があります。できれば国内メーカーの製品や、車検対応を明記したLEDユニットを選びたいところです。また、バーハンドル化も同時に行う場合は、ケーブル類の長さを延長する必要があるケースもあり、さらに1.5万円から2万円ほどの予算追加が必要になることも覚えておいてくださいね。

予算を抑えるコツは、一気にすべてを新品で揃えようとしないこと。ヤフオクやメルカリをこまめにチェックして、CB400Fの純正パーツや程度の良い中古品を少しずつ集めていくのも、カスタムの楽しみの一つです。家族の理解を得るためにも、このパーツはこれだけ安く手に入ったんだという報告は欠かせませんよね。

カウル取り外しとステー自作のコツ

いよいよ実践、カウルの取り外し作業です。CBR400Rのカウル脱着は、六角レンチやラチェットがあれば比較的スムーズに進みます。ただし、見えにくい場所にネジが隠れていることもあるので、無理に引っ張らないのがコツです。最大の問題は、カウルと一緒に取り外してしまったメーターやライトの居場所をどう作るか、ですよね。ホームセンターにあるアルミ板やステンレスのステーを加工して作るのもアリですが、振動で金属疲労を起こさないよう、厚みのある素材を選び、必要に応じてラバーマウントを挟むと耐久性が上がりますよ。

カウルを外し終えた後に直面するのが、ライトやメーターをどう固定するかという問題、すなわちステーの自作です。バイクの振動を甘く見てはいけません。2気筒のバイクは特に高周波の振動が発生しやすく、薄いアルミ板で作ったステーなどは数千キロの走行で簡単にクラックが入ります。自作する場合は、最低でも3mm厚以上のアルミ板、可能であればステンレス材を使用したいところです。

自作に自信がない場合は、汎用のブラケットやキットをベースにするのが最も安全で仕上がりも綺麗です。見える部分のパーツは、塗装を施すかアルマイト処理された製品を使うことで、市販車レベルのクオリティを演出できますよ。苦労して自作したステーに、ライトがピタッと収まった瞬間の快感は格別です。

転倒センサーの設置ミスを防ぐ方法

CBR400Rのネイキッド化において、最も見落としやすく致命的なのが転倒センサー(バンクアングルセンサー)の扱いです。ホンダのフルカウル車には、転倒時にエンジンを自動停止させるセンサーがカウルステー付近に取り付けられていることがあります。ネイキッド化の際にこのセンサーを適当に固定したり、取り付け角度が傾いたりしていると、エンジンがかからない、または走行中にエンジンが止まるといったトラブルが発生します。

このセンサーは地面に対して水平に設置されることで正常な角度を認識します。移設する際は、必ず元の角度と同じように、水平かつ正しい向きで強固に固定しなければなりません。タイラップで適当に縛り付けておくだけといった処理は、エンジニアとして絶対におすすめしません。走行中の振動でセンサーが傾き、ECUが転倒したと誤認してエンジンをストップさせてしまうからです。

もしカウルを外した後にエンジンがかからなくなったら、まずはこのセンサーの向きを疑ってみてください。地味なパーツですが、ライダーの命を守るための大切な装置です。カスタム後もその機能が100%発揮されるよう、丁寧なフィッティングを心がけましょうね。

作業をスムーズに進める工具の選び方

バイクいじりにおいて工具選びは重要です。特にCBR400Rのような現行に近いモデルは、精度の低い工具を使うと一瞬でネジ頭を壊してしまいます。ネイキッド化の作業効率は、工具選びがその成否を8割決めると言っても過言ではありません。コスパに優れた国内メーカーの中堅どころの工具セットを一つ持っておくと、作業効率が劇的に上がりますよ。

私が愛用しているのはKTCやトネといった国内メーカーです。ボルトに吸い付くようなフィット感があります。必要な工具をまとめると以下の通りです。

特に配線加工を行う際、安物ペンチを使っていると、走行中の振動でギボシが抜けてしまう原因になります。少し奮発して信頼できる電工ペンチを買うだけで、そのリスクは大幅に減らせます。また、見落としがちなのがパーツクリーナーです。汚れを落としながら作業を進めることで、ボルトの緩みなどの異常に気付きやすくなります。

作業後は工具を綺麗に拭いてケースに収める。これをお子さんと一緒にやるのも立派な教育になるよね！

tomo

Honda CBR400 ネイキッド化を車検適合させる

image: bikerbikest.com

カスタムは自己満足で終わらせず、法的にクリーンな状態で公道を走ってこそ。車検対象車であるCBR400Rにおいて、避けては通れない保安基準とテクニカルな処理について深掘りしていきます。

構造変更申請が必要な寸法の変化

image: bikerbikest.com

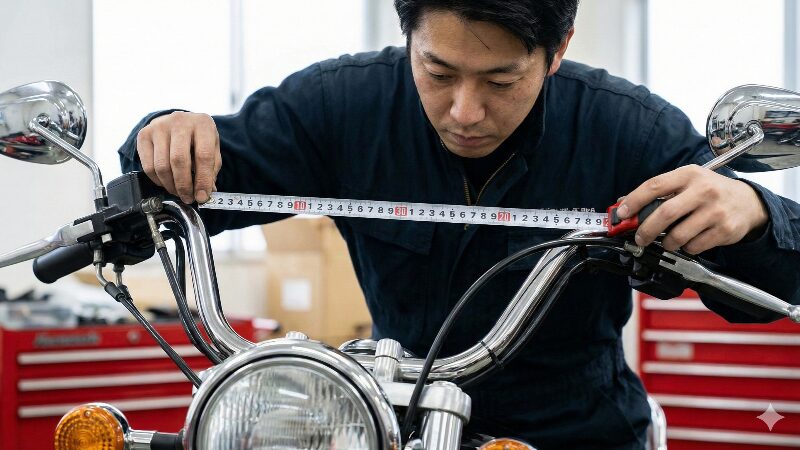

さて、ここからは「大人のカスタム」として最も重要な、法令遵守の話をしていきましょう。CBR400Rをネイキッド化すると、見た目が変わるだけでなく、車体の「寸法」が車検証の記載データから確実に変化します。日本の道路運送車両法では、車体の大きさが一定の範囲を超えて変わる場合、「構造変更申請」を行わなければならないと定められているのですよ。エンジニアとして、また家族を持つ身として、違法改造状態で公道を走るリスクは絶対に避けたいところですよね。

具体的に「変更の手続きが不要（記載変更不要）」とされる範囲は、車検証の記載値に対して長さ±3cm、幅±2cm、高さ±4cm以内です。カウルを外しただけであれば、全幅や全高が大幅に増えることは稀ですが、問題は「ハンドル交換」を伴う場合です。ネイキッド化に合わせてセパレートハンドルからワイドなバーハンドルへ変更すると、全幅が2cm以上広くなることが多く、この時点で構造変更の対象となります。また、メーターの移設位置によっては全高が変わることもありますね。これらの基準は「指定部品（カウルやハンドルなど）」をボルトやナットで固定している場合に適用されますが、範囲を超えたら潔く陸運局で手続きを行いましょう。

「構造変更申請」と聞くと難しそうに感じるかもしれませんが、手続き自体はそれほど恐れることはありません。基本的には、管轄の運輸支局（陸運局）に車両を持ち込み、検査官に実測してもらうプロセスです。最も効率的なのは、次回の車検（継続検査）のタイミングで同時に行うこと。これなら手間も費用も最小限で済みます。注意点として、構造変更検査に合格すると、その日から新たに車検有効期間（2年）がスタートします。車検残期間がたくさんある時に行うと、その期間が無駄になってしまうのでタイミングを見計らいましょう。

自分で行う場合は、通常の車検書類に加え、変更箇所の概要を記載した書類などが必要になることがあります。不安な場合は、事前に陸運局のヘルプデスクに相談するか、信頼できるバイクショップに代行を依頼するのも賢い選択です。費用はかかりますが、確実に公認を取得できる安心感には代えられません。ルールを守って「公認」を得ることで、胸を張って堂々とツーリングに出かけられますし、万が一の事故の際、任意保険の適用に関しても余計な不安を抱えずに済みますよ。ルールを守ってこその、楽しいバイクライフですからね。

ヘッドライトの光軸と光量の重要性

ネイキッド化の「顔」とも言えるヘッドライトですが、ここが車検における最大の難所になります。CBR400Rの純正ライトはカウルと一体設計されており、優れた配光性能を持っています。しかし、これを汎用の丸目ライトなどに交換すると、光量（明るさ）が足りなかったり、光軸（光の向き）がバラバラで検査に落ちたりすることが非常に多いのですよ。夜間の視認性は命に関わる部分ですから、エンジニアの視点で見ても、ここは最も妥協してはいけないポイントです。

まず、交換するヘッドライトユニット選びが勝負の分かれ目です。必ず「車検対応」と明記されているもの、あるいは「Eマーク（欧州基準適合）」などの認証マークがついている信頼できる製品を選びましょう。安価な輸入パーツの中には、レンズのカットが日本の左側通行用になっておらず、右側を高く照らして対向車を幻惑させてしまうもの（右側通行用）も混ざっています。これでは絶対に車検に通りません。また、HIDやLEDバルブに交換する場合は、バルブの発光点とリフレクター（反射板）の焦点が合っていないと、光が散ってしまって必要な明るさ（光度）が出ず、不合格になります。最近では、最初からLEDユニットとして光学設計された丸目ライトも増えているので、そういった実績のある製品を選ぶのが、結局は安上がりで安全ですよ。

そして、いくら良いライトを買っても、取り付けが甘ければ意味がありません。自作や汎用のライトステーは、走行中の振動で徐々に角度が変わってしまうことがあります。特にテスターでの検査時は、検査官がバイクに跨ったり、エンジンを吹かしたりします。その振動で光軸がブレて不合格、なんてことにならないよう、ステーは厚みのある素材でがっちりと固定し、ボルトには緩み止めのネジロック剤を塗布するなどの対策が不可欠です。

取り付けが終わったら、夜間に平坦な場所で壁に向かってライトを照射し、ハイビームで光の中心がどこを向いているか、大まかにでも確認してみてください。純正の状態をあらかじめマスキングテープなどで壁に記録しておくと、調整の目安になります。自分で完璧に合わせるのは至難の業なので、あくまで仮合わせとし、最後はプロのテスターでビシッと合わせてもらうのが、大人のスマートなやり方ですね。

光軸がズレてると、自分が暗くて危ないだけじゃなく、対向車にも大迷惑をかけるからね。

tomo

配線の鳥の巣を解消する隠蔽テクニック

image: bikerbikest.com

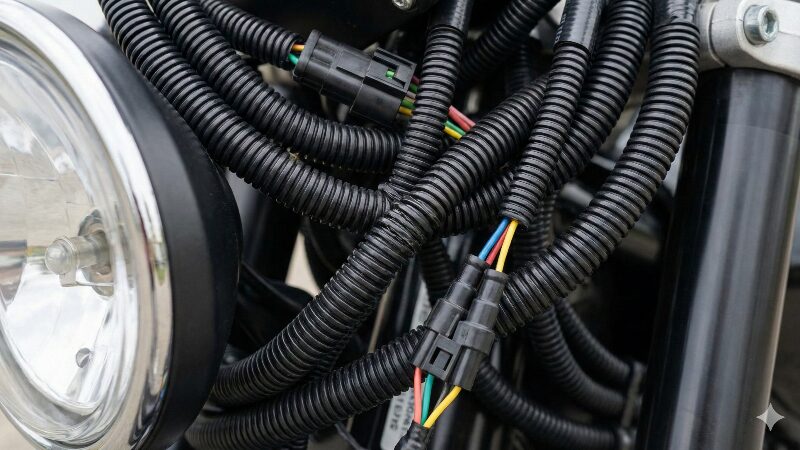

カウルを剥ぎ取った後に現れる、あの「鳥の巣」のような配線の束。これを見て絶望し、ネイキッド化を断念しそうになるライダーは少なくありません。カウル内では合理的だった配線レイアウトも、剥き出しになればただの視覚的なノイズでしかありません。これをいかに美しく隠し、機械としての「清潔感」を出すかが、カスタムの成否を分けるのですよ。ゼネコンの現場でも、電気配線や配管の美しさは施工品質の証ですが、バイクカスタムも全く同じです。

最も効果的かつ王道な隠蔽テクニックは、配線を「ヘッドライトケース内に収める」ことです。昔ながらの丸目ヘッドライトのケースは、実は巨大なジャンクションボックスの役割も兼ねており、背面に大きな穴が開いています。余分なカプラーやリレーを、知恵の輪のように上手くこのケース内に押し込んでいくのです。ただし、最近の薄型LEDライトや異形ライトではケースの容量が足りないこともあります。

ケースに収まりきらない場合や、よりスッキリさせたい場合は、「プランB」としてメインハーネスを加工します。一度カプラーから端子を抜き（専用工具が必要です）、タンク下まで配線を引き込んで、フレームの内側やエアクリーナーボックスの隙間に隠すのです。これは難易度が高いですが、仕上がりの美しさは別格です。この際、フレームのエッジで配線が擦れて被覆が破れないよう、スパイラルチューブや保護テープで念入りに養生することが重要です。

配線処理は地味で根気のいる作業ですが、焦って雑に済ませると、後で断線やショートの原因となり、特定が困難なトラブルを招きます。一本一本の線の行き先を確認しながら、丁寧に仕上げていくことで、まるで最初からその姿で発売されていたかのような「完成度」が生まれます。手間をかけた分だけ、カウルがないことの必然性がスタイリングに宿るはずですよ。

電装系のトラブルを防ぐ防水処理

カウル内は、走行風や雨から守られた「温室」のような場所でした。それがネイキッド化によって外気に直接触れるようになるのですから、電装系にとっては過酷な環境変化です。特に精密な電子制御を行っている現代のバイク、CBR400Rにおいては、カプラーの腐食による接触不良や、雨水の侵入によるショートは致命的なダメージになりかねません。ECUが破損すれば、修理費は数十万円コースです。ネイキッド化を完成させる最後の仕上げとして、徹底した防水処理を行いましょう。

具体的な対策の第一歩は、露出するすべてのカプラー接続部に「誘電グリス（シリコングリス）」をたっぷり塗布することです。これは電気を通さないグリスで、カプラーの隙間を埋めて水の侵入を防ぎ、同時に端子の金属部分を空気から遮断して酸化（サビ）を抑制します。「ちょっと塗りすぎかな？」と思うくらい、カプラーのメス側に充填してからオス側を差し込むのがコツです。はみ出したグリスは拭き取ればOKです。

さらに、防御力を高めるために「自己融着テープ」を活用します。これは普通のビニールテープとは違い、粘着剤を使わずテープ自身のゴム素材同士が化学的にくっついて一体化する特殊なテープです。引っ張りながら巻き付けることで強力に密着し、時間が経ってもベタつかず、非常に高い防水・絶縁性能を発揮します。配線が分岐している部分や、ギボシ端子の接続部、カプラー全体をこれでミイラのように巻いてしまえば完璧です。

また、USB電源やグリップヒーターなどの後付け電装品がある場合は、それらの配線接続部もこの機会に見直しましょう。雨の中を数時間走り続けても平気なタフなバイクを作る。その安心感があってこそ、遠くの景色を楽しみに行けるというものです。家族に「パパのバイク、また故障？」なんて言われないよう、見えないところこそ万全を期したいですね。

ウインカーとミラーの保安基準

スタイリングを優先するあまり、カスタム雑誌に出てくるような豆粒のように小さなウインカーや、デザイン優先で後方が全く見えない極小ミラーを付けたくなる気持ち、痛いほどよく分かります。しかし、公道を走る以上、これらにも厳格な保安基準が存在し、車検で必ずチェックされます。これらを守らないと、整備不良で切符を切られるだけでなく、事故の際に過失割合で不利になる可能性さえあるのですよ。

まずウインカーですが、CBR400Rのような現行基準が適用されるバイクでは、照明部の面積が「7平方センチメートル以上」必要です。500円玉くらいの大きさでは足りません。LEDウインカーを選ぶ際は、必ずこの面積基準をクリアしている製品を選んでください。「車検対応」とパッケージに書いてあるものが安心です。また、取り付け位置にも規定があります。フロントは左右のウインカーの照明部の中心間が240mm以上、リアは150mm以上離れている必要があります。ヘッドライトやテールランプのすぐ脇にピタッと寄せてしまうと、この間隔が足りず、対向車や後続車から認識されづらくなるためNGとなります。

次にミラーです。これも「面積」が重要で、一般的に鏡面の面積が69平方センチメートル以上必要とされています。具体的には、直径78mmの円が鏡面に収まるか、あるいは120mm×200mm未満の長方形が収まるサイズでなければなりません。あまりに小さすぎるスタイリッシュなミラーは、後ろが見えにくいだけでなく車検も一発でアウトです。また、走行中に振動でブレたり、簡単に角度が変わってしまったりするような取り付け状態も不合格の対象になります。

保安基準は、ライダーを縛るためのものではなく、安全を守るための最低限のルールです。エンジニアとして数値を見るだけでなく、一人のライダーとして「自分が見やすいか」「他人から見えやすいか」を最優先にパーツを選んでほしいと思います。

ネイキッド化による走行性能の変化

さて、苦労してCBR400Rをネイキッド化した後、その「走り」はどう変わるのでしょうか。机上の空論ではなく、実際に体感できる変化についてお話しします。最も顕著な、そしてポジティブな変化は、フロント周りの大幅な軽量化によるハンドリングの激変です。アッパーカウル、スクリーン、大きく重いカウルステー、純正の複眼ヘッドライトユニット一式を外すと、トータルで数キログラム、場合によっては5kg近くの重量物がフロントフォークの先端から取り除かれます。これはバイクの運動性能にとって劇的な変化です。

交差点を曲がる際の倒し込みが驚くほど軽くなり、S字コーナーでの切り返しがスパッと決まるようになります。まるで排気量がワンクラス下のバイクになったかのような軽快感に、「このバイク、本来はこんなにひらひら動くのか！」と感動するはずですよ。エンジニア的に言えば、ステアリング周りの慣性モーメントが低減され、ライダーの入力に対する車体の反応速度が向上した状態です。街乗りやワインディングが、今まで以上に楽しくなることは間違いありません。

一方で、デメリットとして覚悟しなければならないのが「走行風」の影響です。フルカウルとスクリーンの整流効果がいかに偉大だったか、高速道路に乗って時速80kmを超えたあたりから痛感することでしょう。胸やお腹、ヘルメットに直接当たる風圧は、想像以上に体力を奪います。長距離の高速巡航では、首や肩への負担が確実に増しますし、冬場は冷気が直接体に当たるため、防寒対策もよりシビアになります。

yuka

風圧はすごいけど、エンジンが奏でるメカニカルな音や熱気をダイレクトに体で感じるのは、ネイキッドならではの生々しい快感だね！

もし風圧が辛すぎてツーリングが楽しめないと感じたら、スタイリングを大きく崩さない程度の小さな「メーターバイザー」や、汎用の「ビキニカウル」を後から追加するのも有効な手段です。小さな整流板一枚あるだけで、高速走行時の疲労感は劇的に改善されます。この「足し算と引き算」を繰り返して、自分に最適なセッティングを見つけていくプロセスも、カスタムの醍醐味ですね。

下取り価格を下げないパーツ保管

カスタムに夢中になっている熱い時期には考えたくない話かもしれませんが、冷静なサラリーマンライダーとして、将来の「出口戦略」すなわち乗り換えについても触れておかなければなりません。悲しい現実ですが、バイクのカスタムは、個性的であればあるほど、一般的な中古車市場での評価は下がる（査定額が低くなる）傾向にあります。ショップ側からすれば、ノーマルの方が万人受けして売りやすいからです。つまり、CBR400Rを「いつでもフルノーマルに戻せる状態」にしておくかどうかが、数年後の下取り価格を数万円、下手をすれば10万円以上左右する可能性があるのですよ。

そこで非常に重要になるのが、取り外した純正パーツの保管方法です。ただ段ボールに放り込んで物置の奥に突っ込んでおくのはNGです。カウル類は、プラスチック製品なので、紫外線や急激な温度変化に弱いです。直射日光が当たる場所に置いておくと、数年で色が褪せたり（白化）、硬化して割れやすくなったりします。理想は室内保管ですが、難しければ風通しの良いガレージや物置で、大きな緩衝材（プチプチ）で一つずつ丁寧に包んで保管しましょう。

家族からは「そんなガラクタ、邪魔だから捨てて！」と言われるかもしれませんが、これがあるからこそ、次のバイクへの軍資金が確保できる「資産」なのだと、優しく論理的に説明して理解を得ましょう（笑）。いつでも元の姿に戻せるという確実な「退路」を確保しておくことで、今この瞬間のカスタムをより自由に、そして後悔なく大胆に楽しめる。それが、大人の余裕あるバイクライフというものです。

総括：Honda CBR400 ネイキッド化のまとめ

CBR400Rを自分らしくストリートファイター仕様に作り変える旅、いかがでしたでしょうか。ただカウルを外すだけではない、奥深い世界が見えてきたのではないでしょうか。

momo

最後に、今回の記事内容のポイントをまとめます。
